Показана условная ограда без текстур. Включите «Подробные башни и стены», чтобы вернуть срубы и частокол.
Подробные башни и стены загрузятся после общей модели.

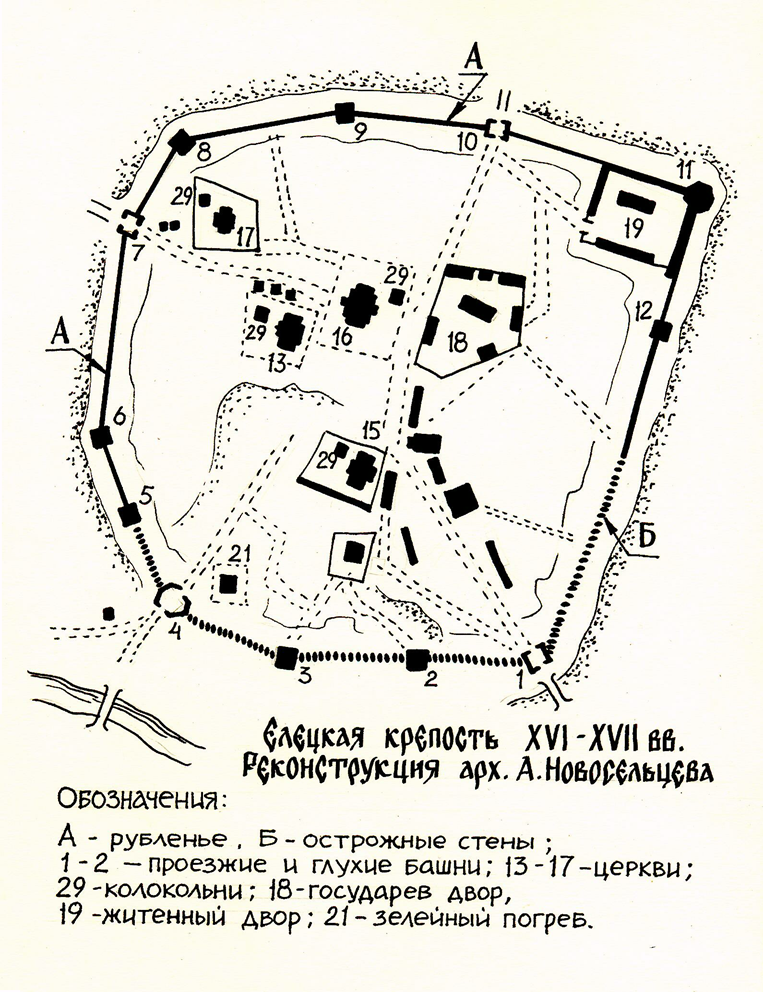

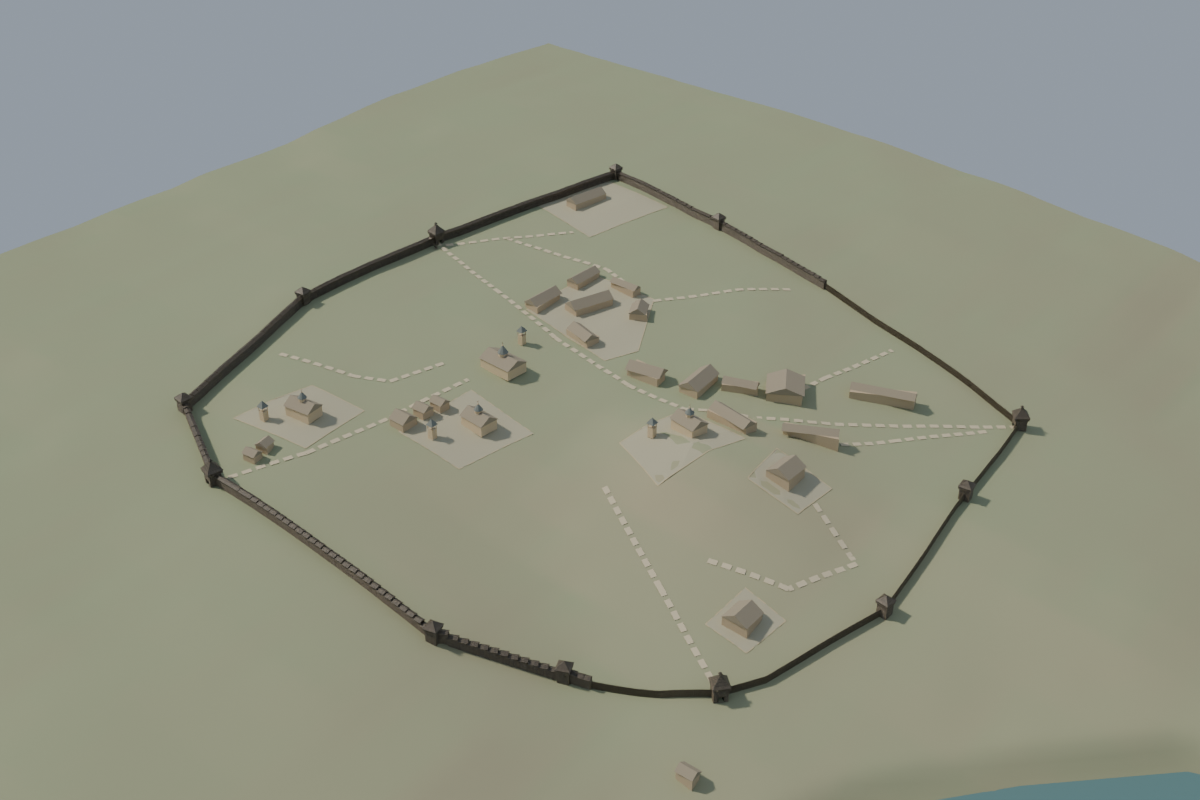

Замкнутый контур, места башен, основные постройки и направления проходов. Номера совпадают с обозначениями Новосельцева.
Где остаются вопросы
Схема подписана «XVI–XVII вв.». Конец XVII века выбран для нашей модели; точная дата изображённого состояния пока не установлена.
Привязка к местности основана на двух предварительных соответствиях. Новая исходная сетка высот имеет шаг около 19 × 31 м. Это расстояния между отсчётами, а не точность восстановления склона.
Церковь № 16 получила подробный вариант в версии 20. Её облик основан на аналогиях; посвящение, размеры, кровля и проёмы не установлены по елецким обмерам. Остальные церкви остаются условными объёмами. Беломестная слобода обозначена приблизительно; её укрепления не восстановлены.
Башни № 9 и № 11 показаны глухими, башня № 10 — проезжей, как на схеме. Размеры, поворот сруба и конструкция остаются допущениями по аналогам. Входы № 9 и № 11 согласованы с примыкающими настилами; у № 11 они расположены на соседних гранях. Проверены заданный маршрут между тремя башнями и четыре лестницы. Их расположение и высоты предложены для модели. Проход по остальному периметру ещё не проверен.
Места обоих переходов стен А/Б взяты со схемы. Поперечный сруб, закрывающий торец стены перед частоколом, — рабочая гипотеза.
В версии 16 собран весь периметр: двенадцать подробных башен, рубленые стены участка А и частокол участка Б. Проезды остаются у башен № 1, 4, 7 и 10. Основания стен подогнаны к рабочей поверхности склона; положение самого контура требует проверки. Прогулка пока доступна только на участке 9–10–11.
Верхние венцы под крышами, опорные брусья, накладки на примыканиях и навес дворовой лестницы предложены для согласования конструкции. Их форма и размеры не установлены по елецким документам. Переключатель кровель позволяет рассмотреть эти узлы.
Реки показаны по современным очертаниям OSM. Поверхность Сосны выровнена на условной отметке 107,5 м по медиане отсчётов высот в русле. Берег в пределах 20 м плавно согласован с водой. Это моделирование, без измеренного уровня воды и реконструкции берега XVII века.
Точная бровка, промоины и старые рвы остаются неизвестными. Присланная фотография помогает оценивать общий характер берега, но деревья закрывают поверхность земли. Новая сетка не подтверждает положение восточной и южной стен.
Версия 17 добавляет материалы почвы, прибрежную растительность и дневной свет. Геометрия рельефа и уровень воды сохранены. Трава, протоптанные места и влажная полоса у реки — предположения о покрытии поверхности, без восстановления конкретного сезона или состава растений XVII века.
В версии 18 подробно показан государев двор: шесть зданий на местах знаков схемы и ограда по её границе. Знаки не являются обмерами. Высота зданий, число клетей, крыльца, проёмы, вход во двор и хозяйственные предметы предложены для модели. Назначение отдельных зданий неизвестно. Конструктивная аналогия с амбаром из каталога музея «Кижи» относится к началу XX века и другой местности; она не подтверждает елецкую архитектуру XVII века.
В версии 19 добавлены оттенки выветренного дерева, потемнение у основания срубов, земля и трава у построек. Подходы к шести крыльцам проложены для визуализации; это не найденные археологами дорожки. Цвет дерева не задаёт возраст зданий. Рельеф и геометрия построек сохранены. Новая обработка материалов работает в браузере и не включена в скачиваемый GLB.
